項目簡介

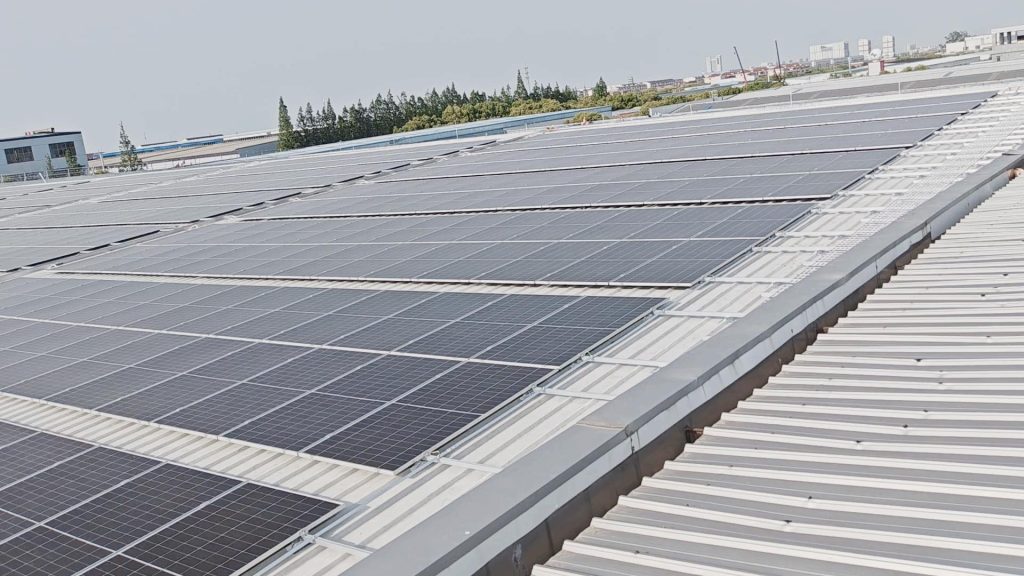

本次項目位于上海奉賢，為屋頂分布式光伏綜合布線項目，采用鋁合金橋架，總計2190米。
安裝細節

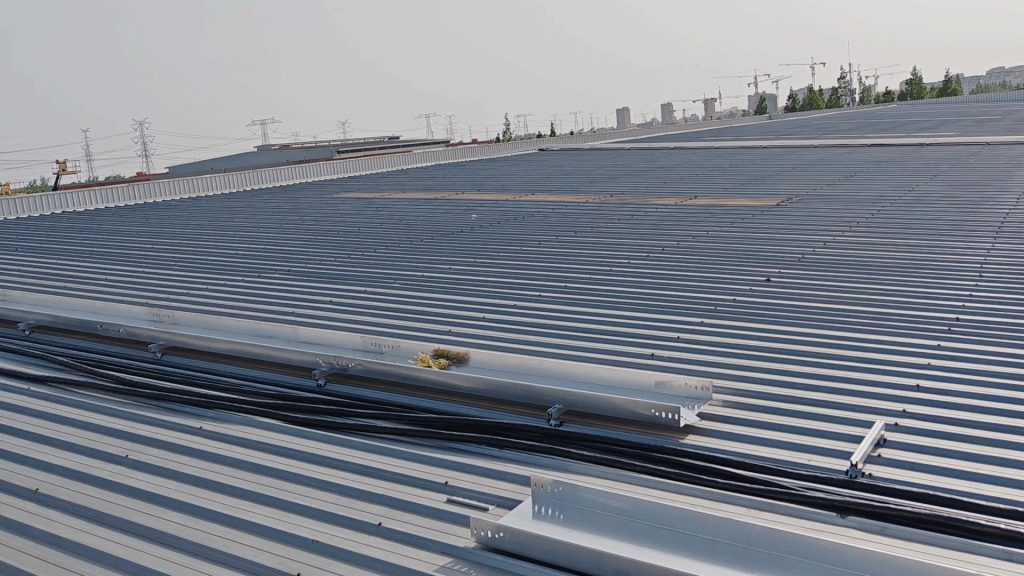

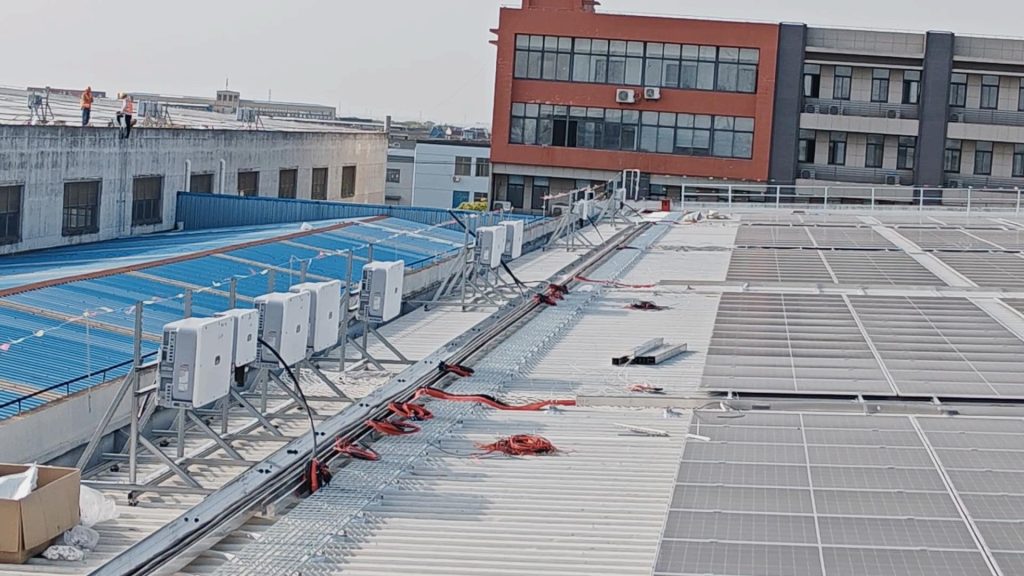

上海奉賢工廠屋頂選用鋁合金橋架，是綜合考慮沿海氣候、施工效率、環保政策及長期經濟性的結果。其耐腐蝕、輕量化、安裝便捷等特性，尤其適合工廠屋頂?shù)墓夥娎|敷設、復雜管線布局等場景，成為現代工業建筑中的優選方案。
此次屋頂光伏橋架的安裝充分展現了專業團隊的匠心工藝與技術實力。施工人員采用全站儀對屋面結構進行毫米級精準測量，依據光伏組件排布方案科學設計橋架走向，確保每段橋架的標高誤差控制在±3mm以內。鋁合金材質的橋架主體經陽極氧化處理，耐候性顯著提升，與屋面彩鋼瓦的波紋完美契合，展現出工業美學的協調性。
安裝團隊創新采用專利型彈性卡扣式固定支架，既避免屋面防水層破壞，又實現橋架系統的動態應力釋放。橋架轉角處均采用激光切割的定制弧形連接件，電纜敷設時無銳角彎折，有效降低線纜磨損風險。接地系統采用雙回路冗余設計，防雷引下線與建筑接閃帶可靠焊接，整體接地電阻值實測僅為0.8Ω，遠超行業標準要求。
運維通道預留科學合理，檢修口蓋板采用快拆式設計并標注醒目標識，橋架表面噴涂光伏陣列編號與走向箭頭，為后期運維提供極大便利。整項工程通過BIM建模預演優化管線碰撞，最終呈現的橋架系統既如藝術品般精致規整，又具備軍工級的結構穩定性，堪稱分布式光伏工程的安裝典范。
