鳳圖鋁合金橋架在工業廠房屋頂光伏項目中的應用分享-常熟新中能源分布式光伏

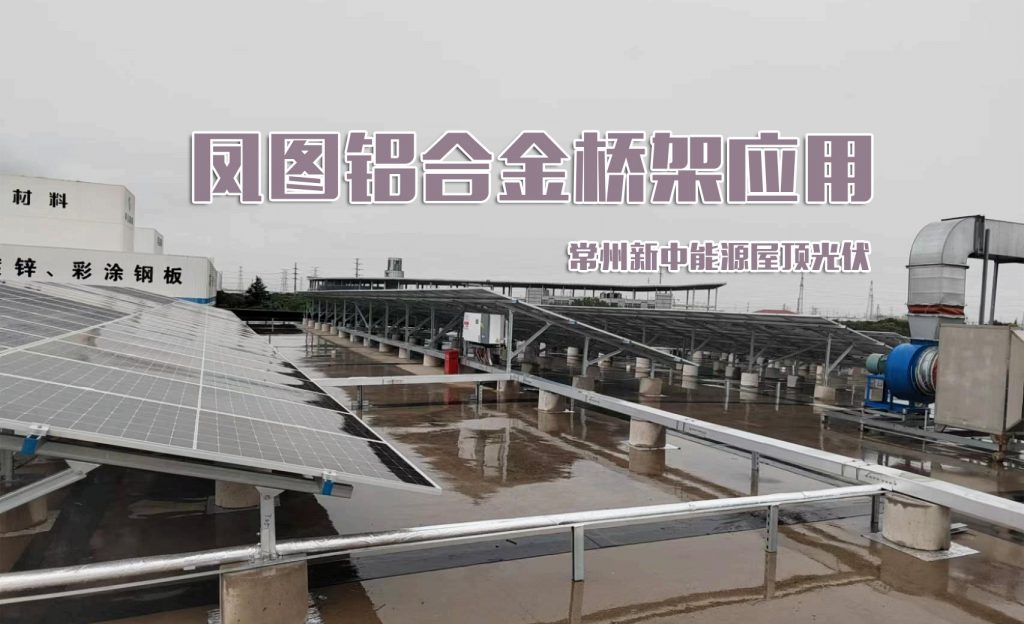

項目介紹本次項目位于江蘇常熟，為新中能源鋰離子電池二期廠房屋頂分布式光伏項目強弱電橋架應用項目，廠房面積約35,000平方米。2024年11月鳳圖布線為該廠房提供鋁合金電纜橋架及其相關安裝配件。

安裝細節

工業屋頂分布式光伏項目電纜電線布線要求安全原則、穩定原則及美觀原則，本次常熟新中能源廠房屋頂分布式光伏項目，電纜電纜鋪設均采用鳳圖布線鋁合金槽式橋架，該款橋架為全封閉結構。

鋁合金橋架安裝方式為地面安裝，因地制宜，離地間隙≥30cm，采用現場光伏水泥墩和橋架地面支撐件、膨脹螺絲、螺母等配件進行安裝。

本次項目中鋁合金橋架選取常規2米/節，每節之間使用橋架配件連接片連接固定，安裝、拼接快速方便，大大縮短施工工期。橋架樣式為全封閉式槽式結構，后期加裝橋架蓋板，再使用不銹鋼抱箍固定。

橋架出線口采用防火膠泥封堵。

工程現場使用的橋架水平彎通、三通、四通、爬坡彎等零配件均根據圖紙?zhí)崆岸ㄖ粕a(chǎn)好，現場直接安裝。

鳳圖鋁合金橋架以其獨特的物理特性、優異的力學性能、強大的抗腐蝕性能、良好的電磁性能以及方便的加工與安裝特性，成為了現代工業屋頂分布式光伏領域中的重要組成部分，為企業電力系統提供穩定的保護、支持和管理作用。
